管板概述：

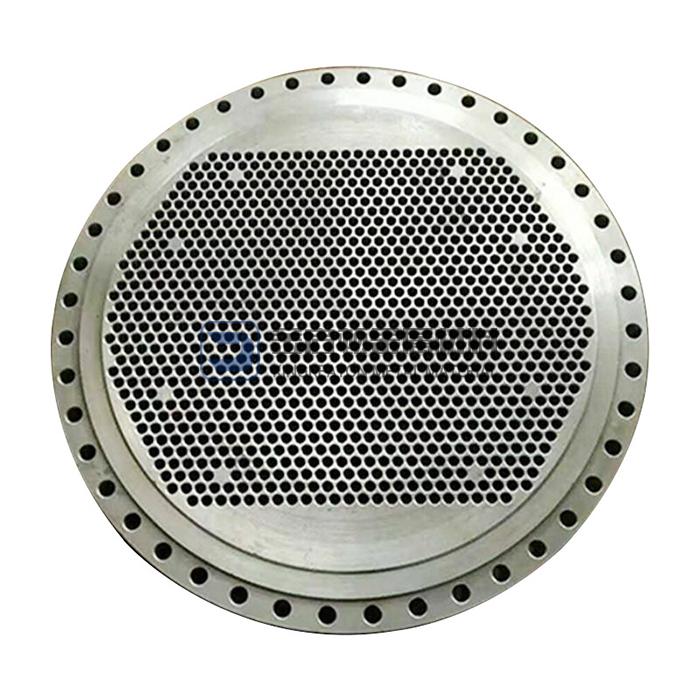

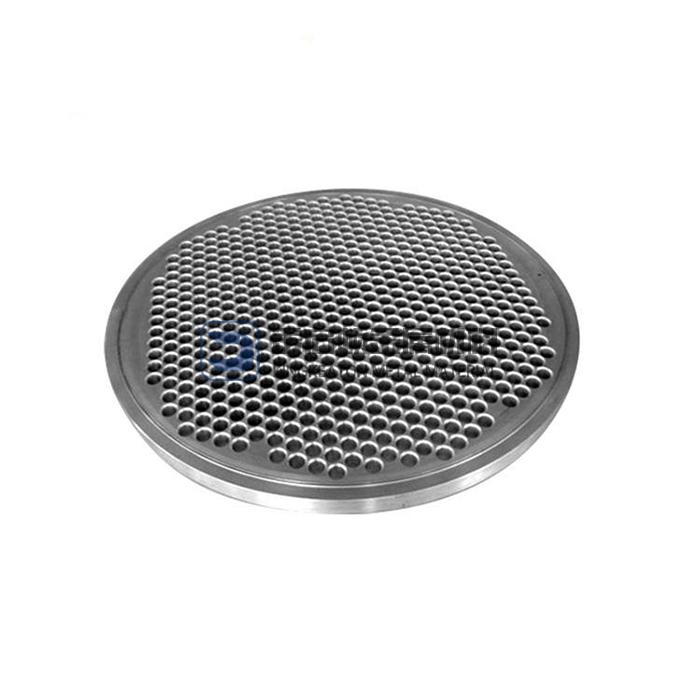

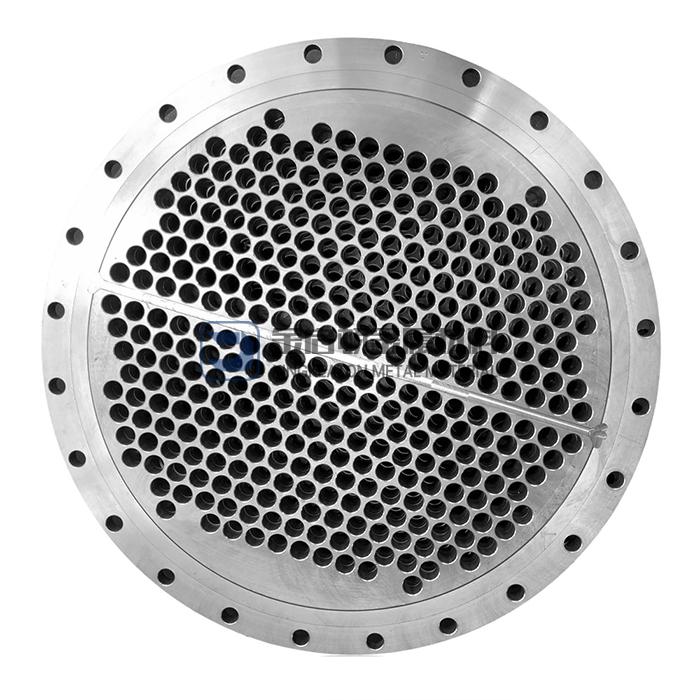

       管板，就是在圓形鋼板上鉆出比管子外徑一樣略大一些的孔，是換熱器中起到固定管子以及密封介質作用的圓鋼。將管子穿入焊住固定，起這樣作用的一種配件。

       管板加工的精度，特別是管孔間距和管徑公差、垂直度、光潔度都極大地影響著以上所列化工設備的組裝和使用性能。

       用途：

       管板被廣泛應用于列管式換熱器、鍋爐、壓力容器、汽輪機、大型中央空調等行業。

       主要用于化工容器，諸如列管式換熱器、壓力容器、鍋爐、冷凝器、中央空調、蒸發器、海水淡化中，起支撐固定列管的作用，金屬的材質使其不僅具有很強的剛性，而且具有很大的熱傳導性能。

       材質：

       根據需要使用環境的不同，使用不同的材質，一般使用Q345R的容器板，諸如一二級壓力容器，無腐蝕介質流通，使用碳鋼復合板即可。遇到強酸，高壓高溫，核能等環境就需要不銹鋼，16錳，鈦合金等耐腐蝕的材質，新型合成材料的應用，給管板制品帶來新的生機。

       加工：

       用于三、四類壓力容器的管板需要比較高的精度，傳統的孔加工方法是鉗工劃線，搖臂鉆打孔。隨著化工容器的大型化，管板的直徑也不斷增加，厚度也逐漸加厚，管板加工也引入數控技術，普遍使用數控鉆床引孔配合搖臂鉆做孔加工。利用加工中心做高效率高精度孔加工也漸漸被一些大型企業所接受。大型厚重管板在核電，海水淡化，和中央空調換熱器領域的需求呈現越來越大的趨勢。

       評判標準：

       在管板的檢測過程中，主要檢測指標是孔位，孔徑公差，孔內光潔度，有無毛刺，摳槽位置等等，對于雙管板，檢測過程中更加注重孔位，兩塊管板的孔位配合度是很重要的。一般用數控鉆床即可保證。相對于厚板，300mm以上的孔，孔的垂直度就很重要了，這些大直徑的厚板，需要更加精密的刀具和設備，特制的龍門加工中心的應用將會越來越普遍。

       腐蝕防護：

       列管式換熱器在制作時，管板與列管的焊接一般采用手工電弧焊，焊縫形狀存在不同程度的缺陷，如凹陷、氣孔、夾渣等，焊縫應力的分布也不均勻。使用時管板部分一般與工業冷卻水接觸，而工業冷卻水中的雜質、鹽類、氣體、微生物都會構成對管板和焊縫的腐蝕。這就是我們常說的電化學腐蝕。研究表明，工業水無論是淡水還是海水，都會有各種離子和溶解的氧氣，其中氯離子和氧的濃度變化，對金屬的腐蝕形狀起重要作用。另外，金屬結構的復雜程度也會影響腐蝕形態。因此，管板與列管焊縫的腐蝕以孔蝕和縫隙腐蝕為主。從外觀看，管板表面會有許多腐蝕產物和積沉物，分布著大小不等的凹坑。以海水為介質時，還會產生電偶腐蝕?；瘜W(xué)腐蝕就是介質的腐蝕，換熱器管板接觸各種各樣的化學介質，就會受到化學介質的腐蝕。另外，換熱器管板還會與換熱管之間產生一定的雙金屬腐蝕。一些管板還長期處于腐蝕介質的沖蝕中。尤其是固定管板換熱器, 還有溫差應力, 管板與換熱管聯接處極易泄漏,導致?lián)Q熱器失效。

       綜上所述，影響管板腐蝕的主要因素有：

       （1）介質成分和濃度：濃度的影響不一，例如在鹽酸中，一般濃度越大腐蝕越嚴重。碳鋼和不銹鋼在濃度為50%左右的硫酸中腐蝕較為嚴重，而當濃度增加到60%以上時，腐蝕反而急劇下降；

       （2）雜質：有害雜質包括氯離子、硫離子、氰離子、氨離子等，這些雜質在某些情況下會引起嚴重腐蝕；

       （3）溫度：腐蝕是一種化學反應，溫度每提升 10℃，腐蝕速度約增加1~3倍，但也有例外；

       （4）ph值：一般ph值越小，金屬的腐蝕越大；

       （5）流速：多數情況下流速越大，腐蝕也越大。

       目前可采用高分子復合材料對管板進行防腐保護，其具有優異的粘著性能及抗溫、抗化學腐蝕性能，材料為100%固體，沒有可揮發性物質，在封閉的環境里可以安全使用而不會收縮，特別是材料良好的隔離雙金屬腐蝕和出色的耐沖刷性能，優異的防腐性能，從根本上杜絕了修復部位的腐蝕滲漏，可以為部件提供一個長久的保護涂層。

       管板保護操作工藝：

       1、工具及設備：噴砂設備、保護用的帆布或塑料布、軟木塞、酒精或丙酮、刮刀、螺旋器、垃圾袋、手電鉆、工作電源、橡膠手套、安全帽、防護眼鏡、擦布、毛刷。

       2、步驟

       首先：打開冷凝器端蓋

       用吹風機和鼓風機吹干管子表面和里面的水，然后用軟木塞塞住管口并遮擋住翻邊，以確保噴砂處理時不損傷管口。

       第二步：噴砂處理：在噴砂處理時用帆布和其它等遮擋一下，以免噴出的砂粒弄臟其它設備。噴砂時使用石英砂或金剛砂，它可以產生4密耳的表面而不會產生更多的灰塵，要一直打出基材金屬本色。噴砂完畢后將軟木塞取出。

       第三步：溶液清洗：用丙酮把金屬表面的雜質及油污清洗干凈。

       第四步：涂抹材料：先用高分子修復材料金屬修復材料把冷凝器管板內壁有坑的部位進行填平，以免在工作時水產生渦流，直到達到要求平面為準。然后把高分子流體保護材料均勻涂到整個被修復面。尤其注意面板與管子的接合處，以達到密封、堵漏的目的。

       第五步：固化：按照材料的固化要求進行固化，固化完畢后即可投入生產運行。
